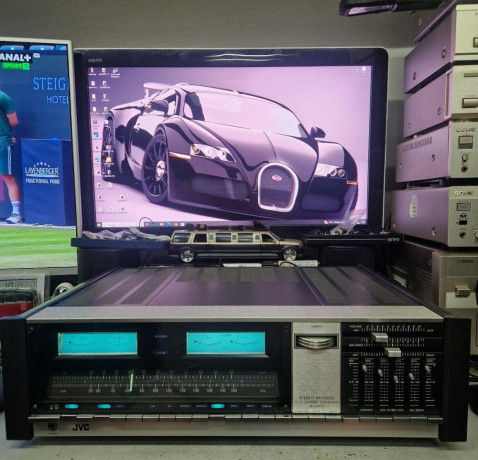

JVC JR-S600...FM/AM stereo monster receiver...

JVC JR-S600...FM/AM stereo monster receiver...

Výrobca: JVCModel: JR-S 600
Rok výroby: 1976 - 1978
Vyrobené v: Japonsku
Farba: Strieborná / Čierna
Spotreba energie:
Rozmery (Š x V x H): 560 x 169 x 431 mm.
Hmotnosť: 18,5 kg
Pôvodná cena cca: 750 USD, 2 500 DM

Pripojenia:

Počet vstupov:
Phono MM 1, 2: 2,5 mV, 50 kOhm, max. 250 mV
AUX: 250 mV, 60 kOhm, max. 700 mV
Prehrávanie pásky 1, 2: 250 mV, 60 kOhm, max. 700 mV
Prehrávanie pásky 2 DIN:
Hlavný vstup:
Anténa: 75 ohmov, 300 ohmov
Počet výstupov:
Nahrávanie na pásku 1, 2: 180 mV, 60 kOhm.
Páska 2 Rec DIN: 30 mV, 80 kOhm
Predzosilňovač: 1V / 600 Ohm, max. 3V
FM Det Výstup: 100 mV, 10 kOhm

Slúchadlá: 8 - 16 ohmov
2 páry reproduktorov

Technické údaje

Zosilňovač

Trvalý výkon (pri skreslení)
8 Ohm: 2x 120 W pri 1 kHz, 0,1 %
4 Ohm: 2x 180 W pri 1 kHz, 0,1 %
Dynamický výkon
8 ohmov:
4 ohmy:
Celkové harmonické skreslenie: 0,1 % pri menovitom výkone
Útlmový faktor: 50 pri 8 Ohmoch
Frekvenčná odozva: 5 – 70 000 Hz
Pomer signálu k šumu:
Phono: 75 dB
AUX: 95 dB Páska: 95 dB

Ovládanie tónov pomocou 5 posuvníkov
Stredové frekvencie ekvalizéra: 40 Hz, 250 Hz, 1 kHz, 5 kHz, 15 kHz
Rozsah regulácie ± 12 dB (v krokoch po 2 dB)
Hlasitosť: áno
Vysoký filter: áno
Nízky filter (subsonický): áno
Stlmenie: áno

Ladička

Príjem: FM/MW
Frekvencie: FM: 88 - 108 MHz
MW: 535 - 1605 kHz
Vstupná citlivosť:
FM: 1,7 µV
MW: 30µV

Frekvenčná odozva: 30 – 15 000 Hz (-3 dB)
Faktor skreslenia: 0,1 % (mono), 0,25 % (stereo) Pomer signálu k šumu: 66 dB (mono), 60 dB (stereo)

Oddelenie kanálov: 50 dB pri 1 kHz
Selektivita: 80 dB pri 400 kHz
Výber spoločnej vlny: 1,0 dB
Výber rušivých vĺn: 80 dB
Útlm frekvencie obrazu: 90 dB
Útlm medzifrekvencie: 100 dB
Potlačenie AM: 55 dB

Špeciálne funkcie

2 VU metre
3-násobná ochrana proti preťaženiu
Dabing na kazetu
Ekvalizér
Stlmenie zvuku
Stlmenie FM
Ladiace pomôcky: Sila poľa a pomer stredu nástroja
